エンボスキャリアテープ 【仕様・製品例】

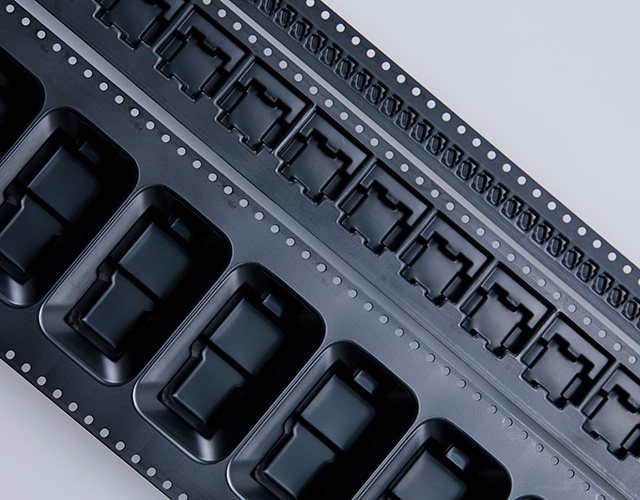

エンボスキャリアテープ
エンボスキャリアテープの成形方式はプレス成形方式、圧空成形方式を採用しております。
それぞれの成形方式の特徴・メリットをいかし、お客様のニーズに沿った製品を供給致します。
エンボスキャリアテープ仕様

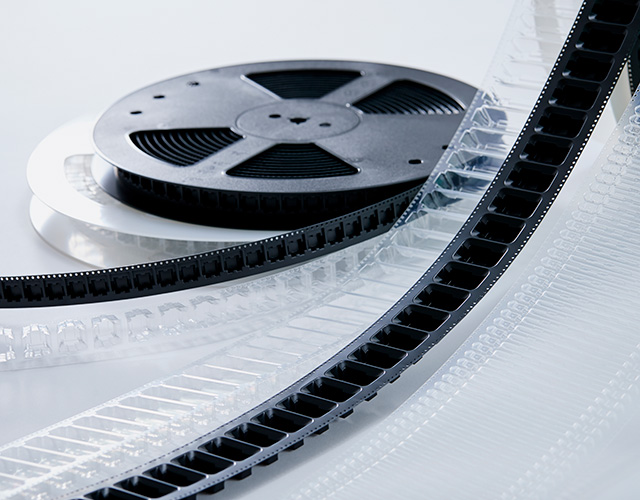

お客様製品形状に合わせ、柔軟な対応が可能です。 出荷形態も通常のレコード巻きに加え、テーピング作業コスト削減に貢献するスパイラル巻きでの出荷も可能です。
| 対応テープ幅 | 12mm～136mm |
|---|---|
| 対応テープ厚さ | 0.3mm～0.5mm |
| 対応ピッチ | 各種対応 |
※上記対応寸法以外も御相談下さい。
| サイズ | 用途 | |
|---|---|---|
| 深絞りエンボステープ | エンボス外寸法で20mm ※21mm以上は御相談下さい |
大型製品用 |
| 幅広エンボステープ | 88mm～136mm幅エンボステープ その他幅広エンボスも御相談下さい |
トレイからの変更 大型製品のエンボス |

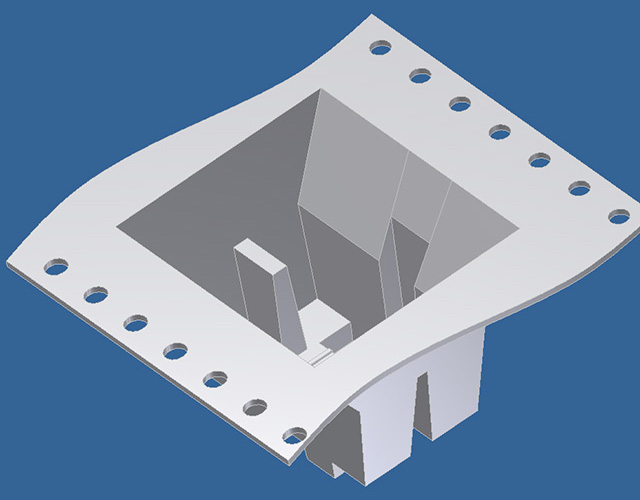

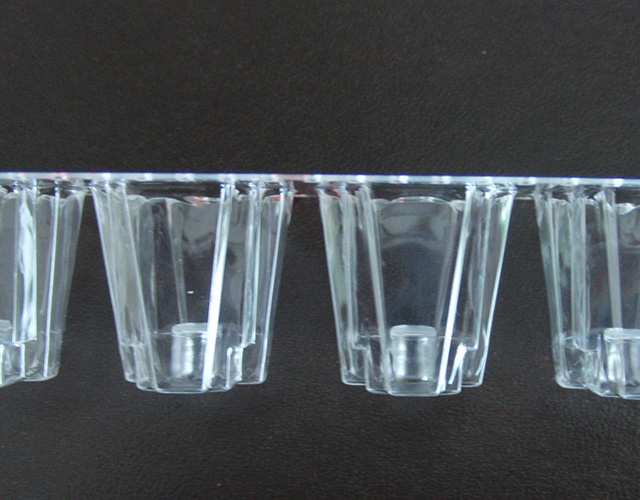

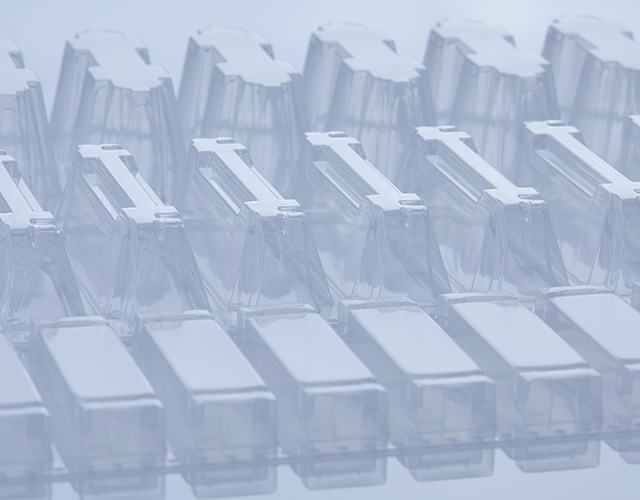

深絞りエンボスキャリアテープ
深絞り・異形製品に最適な各種成形方式、生産設備で対応いたします。 又、深絞り製品のはまり込みを防止する形状もご提案可能です。

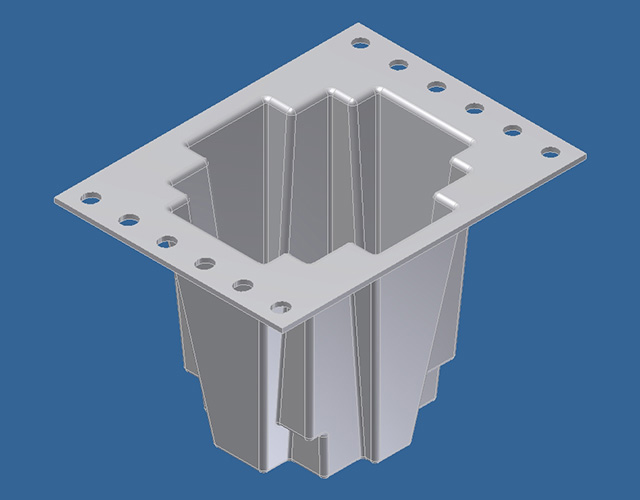

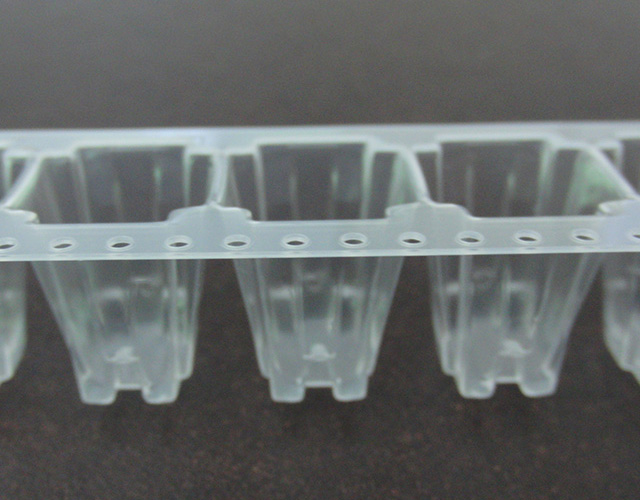

■サンプル例
- 用途： 車載向け電子部品用
- 材質： A-PET (W=32mm t=0.5mm)
- 形状： 挿入部(20mm×22mm)、最大深さ(21.6mm)

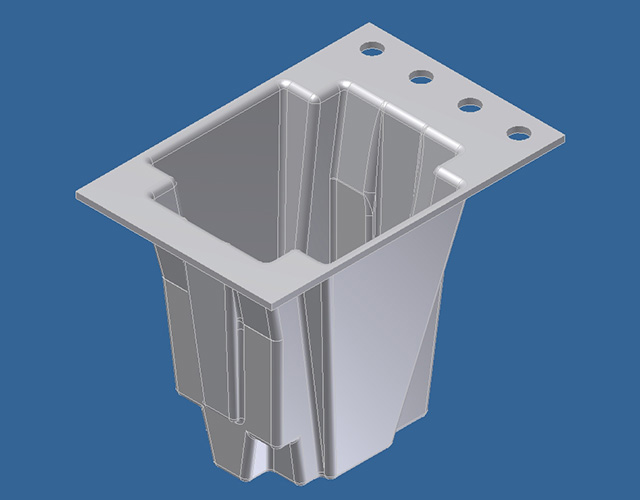

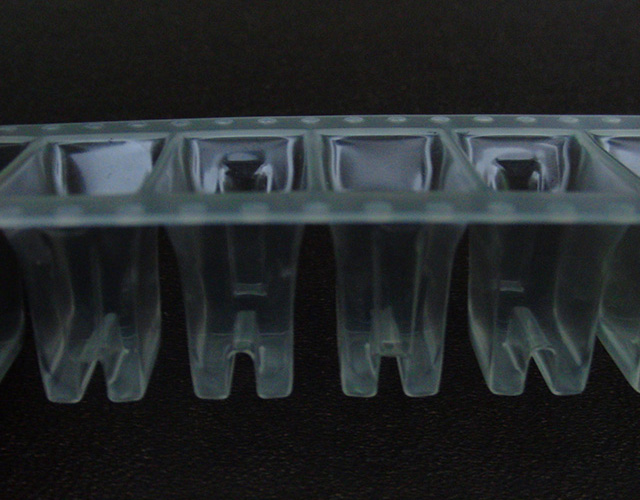

■サンプル例
- 用途： 車載向け電子部品用
- 材質： PS (W=24mm t=0.5mm)
- 形状： 挿入部(14mm×15mm)、最大深さ(18.3mm)

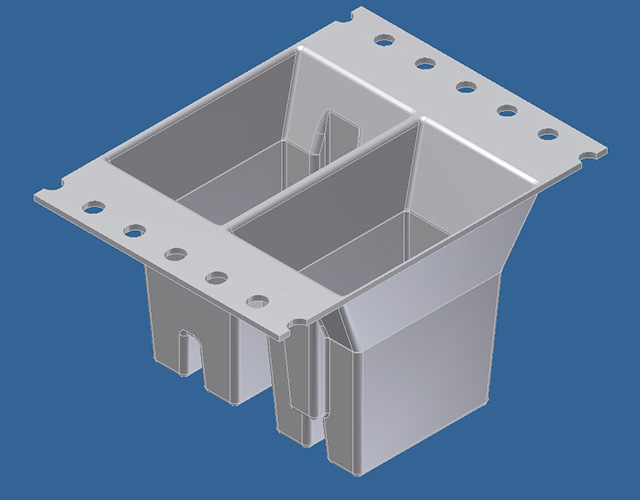

■サンプル例
- 用途： 車載向け電子部品用
- 材質： PS (W=32mm t=0.5mm)
- 形状： 挿入部(10mm×19mm)、最大深さ(17.8mm) ※はまり込み防止形状有

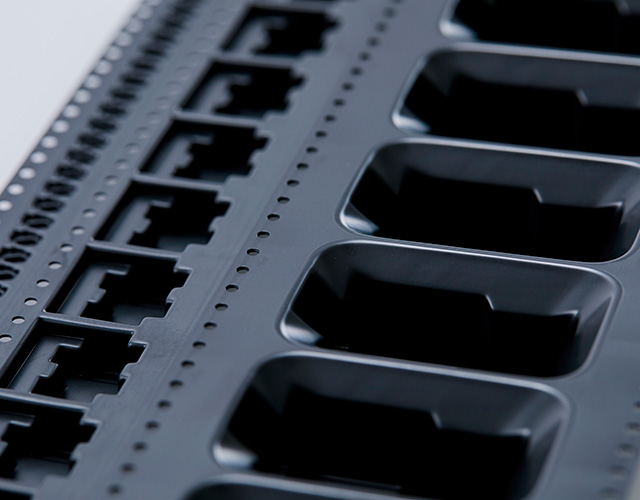

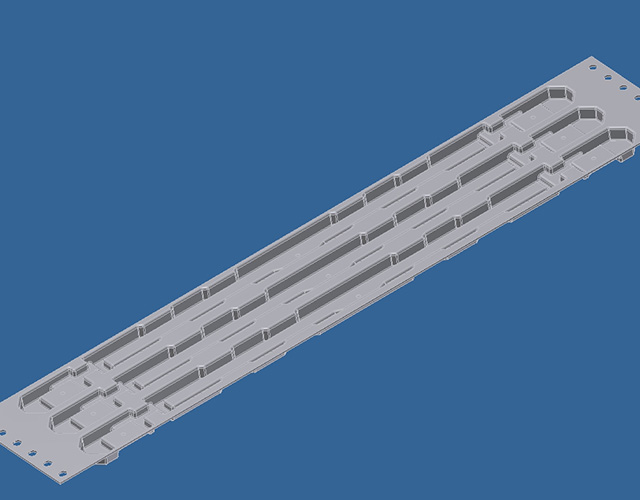

幅広エンボスキャリアテープ
長尺製品に最適な成形方式及び専用生産設備で対応いたします。 トレイ梱包からの置き換えによる生産コスト削減が可能です。

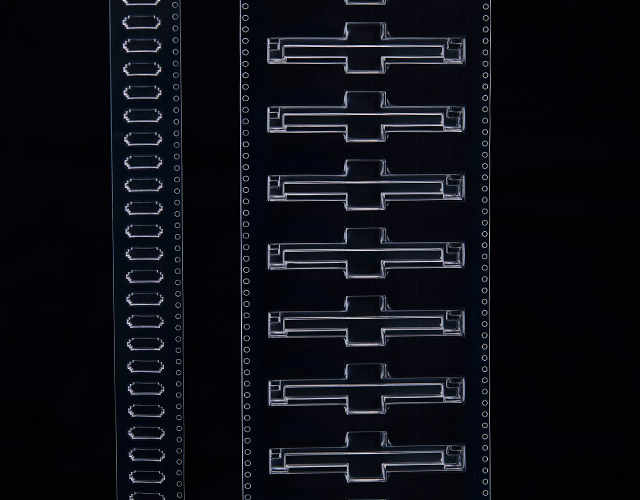

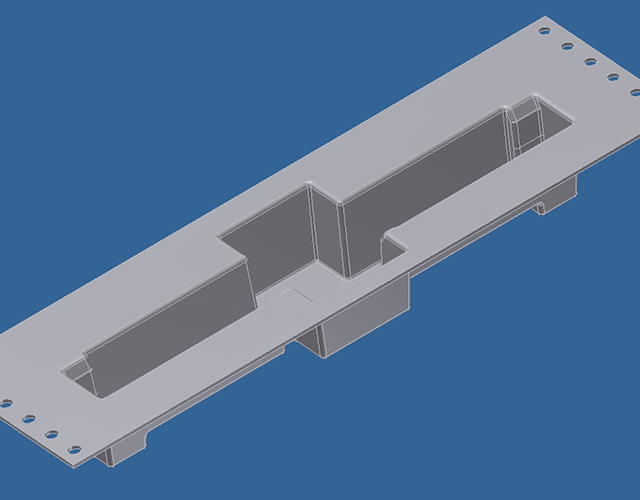

■サンプル例
- 用途： 車載向け電子部品用
- 材質： PS (W=88mm t=0.5mm)
- 形状： 挿入部(67mm×5.5mm)、最大深さ(10.0mm)

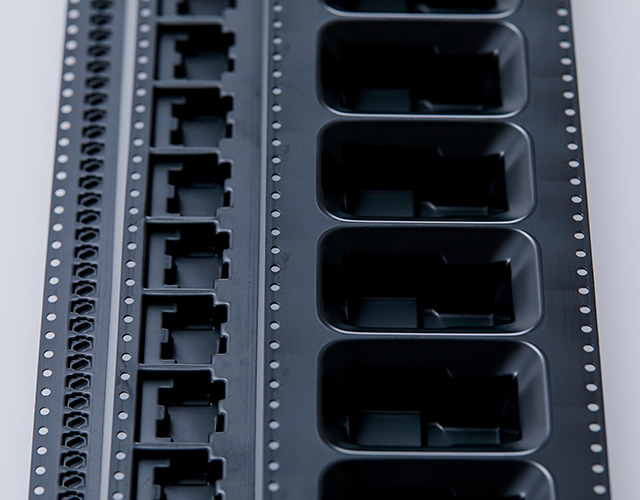

※比較対象24mm幅

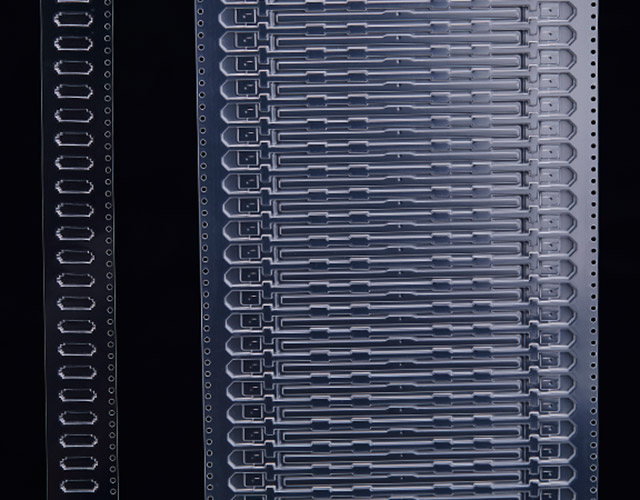

■サンプル例
- 用途： 通信機器向け電子部品用
- 材質： PS (W=136mm t=0.4mm)
- 形状： 挿入部(119mm×5.9mm)、最大深さ(2.5mm)
※比較対象24mm幅
試作エンボスキャリアテープ
試作エンボスキャリアテープは日本及び中国各拠点にて対応いたします。
エンボスキャリアテープ設計・金型設計・金型製作・試作エンボスキャリアテープ製作・品質確認と一貫した体制により、お客様のニーズに合わせた製品を国内外を問わず短納期・ローコストで供給いたします。
■用途
- 展示会用製品サンプルエンボス
- 最終形状までの確認用
- 梱包方法の確認
1個取り金型より製作いたします。 また、そのまま量産用としても使用可能。
※取り数追加が必要となる場合があります
